松下PLC FP1的SR移位寄存器

概述

16位[字 内部继电器(WR)]数据左移一位。

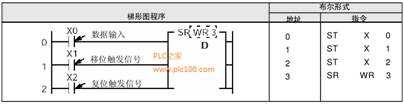

程序示例

对于FP2, FP2SH和FP10SH，只有在未用K常数指定了设定值时，才能用索引寄存器修改计数器编号和设定值的存储区。若计数器号被修改，则程序步数也改变。

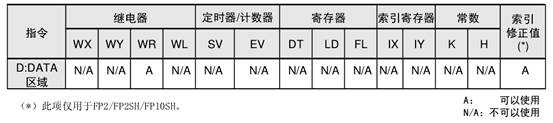

操作数

示例说明

若在X2为OFF状态时X1闭合，则内部继电器的寄存器WR3(对应内部继电器R30至R3F)的内容左移一位。

若X0为ON，则将“1”移入R30;若X0为OFF，则将“0”移入R30。

若X2接通，则WR3的内容复位为O。

描述

将指定的数据区(WR)左移一位。

当移位输入信号变为ON(上升沿)时，寄存器WR的内容左移一位。

在移位过程中，如果数据输入信号为ON，则将空位(最低位)置1;如果数据输入信号为OFF，则将该位置为O。

当复位输入信号为ON时，WR的内容被清除。

当复位输入信号为ON时:

编程时注意事项

SR指令需要数据输入、移位输入和复位输入。

当同时检测到复位输入和移位输入时，复位输入信号优先。

若内部继电器区被指定为保持型，则应注意:当电源接通时，该区的数据并不复位为“0”。

当将移位寄存器指令与“堆栈与”指令或“弹出堆栈”指令结合使用时，应注意语法是否正确。

有关移位输入检测的注意事项

对于SR指令，仅在检测到移位输入信号(OFF-ON)的上升沿时，进行移位操作。若移位输入信号继续保持ON，则只能在上升沿的时刻进行移位，不会进一步移位。

因此，如果PLC切换到运行模式或运行模式卜接通电源时，移位输入信号初始已经为ON，则在第一次扫描周期内不会进行移位操作。
