PLC专用无线通讯模块

PLC间无线通讯模块|PLC与触摸屏无线|无线MODBUS

产品系列：

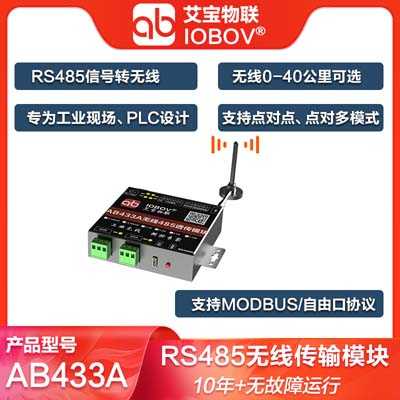

AB433A

完全替代连接电缆，实现RS485和RS232转无线

专为PLC、工业现场设计。

适用于西门子/三菱/欧姆龙/汇川等PLC。

支持MODBUS、自由口协议。

免布线施工，无需通信费用。

免编程，绕射能力强。

支持点对点、点对多模式。

1-20公里无线通信。

详细说明
13609158196
18629653889

【产品介绍】
AB433A 485信号无线模块具有 RS485 和 RS232 透传功能，波特率最高19200bps，支持MODBUS RTU、MODBUS ASCII和自由口协议，可实现PLC间无线通信，PLC与触摸屏间无线通信。可以工作在点对点模式：将 A 点的RS485 或者 RS232 信号无线传输到 B 点，同时可将 B 点的 RS485 或者 RS232 信号无线传输到 A 点。也可以工作在点对多模式：实现A、B、C、D...点之间RS485和RS232信号的透传。 AB433A 485信号无线模块采用无线电数字加密通信技术，可替代连接电缆，大大降低企业人力物力成本，减少施工和维护难度。 AB433A无线终端具有标准RS485和RS232接口，可以直接代替有线的RS485网和RS232网，实现无线485、无线232组网。针对工业用户，全工业级设计，经过大量测试，质量稳定可靠。免编程，拨码开关即可设置所有工作参数。产品体积小巧，标准导轨安装。广泛应用于工业自动化、厂矿、电力、水利、环保、农业、交通、军工、安防等领域。

【产品介绍】

AB433A 485信号无线模块具有 RS485 和 RS232 透传功能，波特率最高19200bps，支持MODBUS RTU、MODBUS ASCII和自由口协议，可实现PLC间无线通信，PLC与触摸屏间无线通信。可以工作在点对点模式：将 A 点的RS485 或者 RS232 信号无线传输到 B 点，同时可将 B 点的 RS485 或者 RS232 信号无线传输到 A 点。也可以工作在点对多模式：实现A、B、C、D...点之间RS485和RS232信号的透传。

AB433A 485信号无线模块采用无线电数字加密通信技术，可替代连接电缆，大大降低企业人力物力成本，减少施工和维护难度。
AB433A无线终端具有标准RS485和RS232接口，可以直接代替有线的RS485网和RS232网，实现无线485、无线232组网。针对工业用户，全工业级设计，经过大量测试，质量稳定可靠。免编程，拨码开关即可设置所有工作参数。产品体积小巧，标准导轨安装。广泛应用于工业自动化、厂矿、电力、水利、环保、农业、交通、军工、安防等领域。

【AB433A 485转无线模块替代电缆】

【组态软件与PLC无线通信】

【主要特点】
无需通讯费用：433MHz属于免申请使用频段，终端之间自组网无线连接，不需要通讯费用。
免施工安装：可代替连接电缆，传输距离远，免去电缆施工的困扰。
免编程设计：无需编程，所有参数都可通过拨码开关完成，使用方便，运行可靠。
绕射能力强：穿透绕射能力强，适用于复杂工业和生活环境。
自动纠错：终端纠错能力强，能主动纠正被干扰的数据包，大大提高传输可靠性。
传输数据加密：终端具有严密的加密和解密算法，增强数据传输的隐秘性。

【无线参数】
工作频段：频率范围 425~450.5MHz。
信道数：信道数256个，易于实现多组模块同时工作。
空中速率：8级可调（1.2、2.4、4.8、9.6、19.2、38.4、50、70kbps）。
天线接口：标准SMA-K天线接口。

【电气参数】
额定电源：DC9～24V。
电源保护：防反接、过压，过流，短路。
处理器：工业级高性能嵌入式32位ARM处理器。
接口波特率：300~115200bps。
校验类型：奇校验、偶校验、无校验。
RS485接口：1 * 2 * 5.08 mm压线方式。
RS232接口：标准 DB9，孔式。

【结构特性】
长x宽x高：115x90x40mm。
安装方式：导轨安装或螺丝固定。

【环境适应性】
绝缘电压：超过20MΩ 500VDC。
抗干扰度：通过快速脉冲群4kV测试（对电源和通讯端子）。
静电测试：通过空气放电8 kV测试。
工作温度：工业级设计，-40-85℃。

端子定义
13609158196
18629653889

端子	说明
电源	使用直流电源供电，电压范围 9-24V。
电源灯	1. 点亮：电源连接正确； 2. 熄灭：电源没有正确连接。
工作灯	1. 点亮： 32 位 ARM 处理器工作，但数据没有正确同步； 2. 闪烁：数据正确同步，闪烁频率等于数据同步频率。
收发灯	1. 发送灯：设备发送数据； 2. 接收灯：设备接收到数据。
配置按键	长按 5 秒以上，设备根据拨码开关设置，重新配置工作状态。
空中速率拨码	配置8 种空中速率。空中速率越低，距离越远，抗干扰性能越强，数据更新越慢；相反，空中速率越高，传输距离越近，抗干扰性能越低，数据更新越快。
波特率拨码	波特率是 433 无线设备与 32 位 ARM 处理器的通信速率，波特率越快数据传输越快。波特率的大小不影响无线空中速率，不影响数据更新的时间。
校验拨码	校验配置用来设定 433 无线设备与 32 位 ARM 处理器的串口校验。校验配置的不影响无线空中速率，不影响数据更新的时间。
工作频率拨码	一组设备对应一个工作频率。同一个场合需要多组设备时，可以用不同的工作频率来区分。
天线	使用 SMA-K 型天线接口，外螺纹内孔，具有 50Ω特性阻抗，天线长度不要超过10米。
RS485接口	1 * 2 * 5.08 mm压线方式。
RS232接口	标准 DB9，孔式。

相关下载
13609158196
18629653889

【产品说明书】
【用户手册】：AB433A 485信号无线传输模块说明书

订购方式
13609158196
18629653889

【订购信息】
订购型号AB433A①②。其中： ①位置填写点数资源，参见【点数资源】表格； ②位置填写无线功率，参见【无线功率】表格
例如订购型号AB433A1D表示：无线模块具有RS232和RS485接口，自动二选一，同一时刻只能一个接口工作；无线功率2W，传输距离5km。

【点数资源】
AB433A1x：无线模块具有RS232和RS485接口，自动二选一，同一时刻只能一个接口工作。x代表功率代码。

【无线功率】
功率代码A：功率100mW，视距传输距离大于1km，建议0.5km。
功率代码B：功率500mW，视距传输距离大于2km，建议1km。
功率代码C：功率1W，视距传输距离大于3km，建议2km。
功率代码D：功率2W，视距传输距离大于8km，建议5km。
功率代码E：功率5W，视距传输距离大于15km，金属机箱。
功率代码F：功率10W，视距传输距离大于20km，金属机箱。
