DF:当检测到输入触发信号的上升沿时，仅将触点闭合一个扫描周期。

DF八当检测到输入触发信号的下降沿时，仅将触点闭合一个扫描周期。

程序示例

示例说明

有关指令

对于FP2, FP2SH和FP10SH，可以使用DFI指令。它只在程序的首次扫描周期执行。

当触发信号状态从OFF状态到ON状态变化时，DF指令才执行并且输出仅接通一个扫描周期。

当触发信号状态从ON状态到OFF状态变化时，DF/指令才执行并且输出仅接通一个扫描周期。

DF和DF/指令的使用次数没有限制。

只有在检测到触点的ON或OFF状态发生变化时，DF和DF/指令才会产生动作。

因此若执行条件最初即为闭合，如PLC模式改为运行或在运行模式卜接通电源，则不会产生输出。

编程时注意事项

对于卜图的程序，运算将按下列方式进行。

在下列程序中，执行状态最初即为ON，因此没有输出。

微分指令的应用示例

自保持回路的应用实例

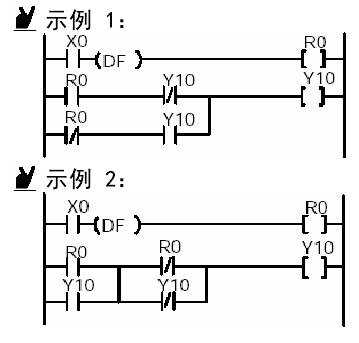

交替回路应用示例

使用微分指令也可以构成一个交替变化回路，实现利用同一个输入信号切换进行保持或释放
