概述 将16位数据按位取反并复制到指定的16位区域。

对于FP-M/FP0/FP1，P型高级指令不适用。

　

程序示例

操作数

示例说明

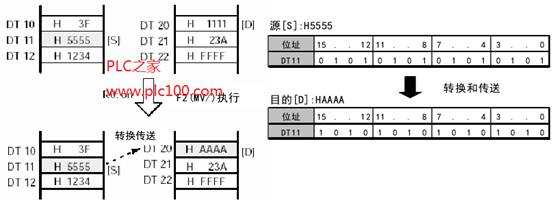

当触发器R0为ON时，将数据寄存器DT11的内容取反后传输到数据寄存器DT20。

描述

将由S指定的16位数据或16位等值常数进行按位取反，并传输到由D指定的16位区。

标志位状态

·错误标志(R9007):当用变址数指定的区超限时为ON并保持ON状态。

·错误标志(R9008):当用变址数指定的区超限时瞬间为ON。
