用PLC进行灯炮亮度控制设计
文章出处: 浏览次数:发表时间:2018-09-08
这个应用解释了一个使用S7-200的集成高速脉冲输出指令来控制灯炮(24V/1 W)亮度的例子。模拟电位器0的设置值影响输出端Q0.0方波信号的脉冲宽度,也就是灯泡的亮度。调整电位器时需要一把(2.5mm)螺丝刀。

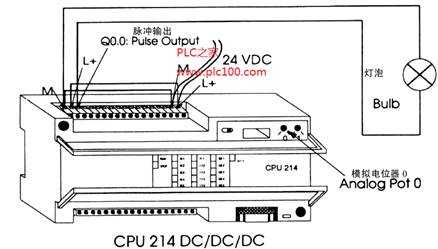

例图
程序框图
程序和注释
在程序的每次扫描中,模拟电位器0的值,通过特殊存储字节SMB28被拷贝到内存字MW0的低字节MB1。电位器的值除以8作为脉宽,脉宽和脉冲周期的比率大致决定了灯炮的亮度(相对于最大亮度)。除以8会带来这样一个额外的好处,即丢弃了SMB28所存值的3个最低有效位,从而使程序更稳定。如果电位器值变化了,那么将重新初始化输出端Q0.0的脉宽调制,借此电位器的新值将被变换成脉宽的毫秒值。
本程序的长度为30个字
