两种产品高速分离/分类的三菱PLC系统设计
文章出处: 浏览次数:发表时间:2018-09-08

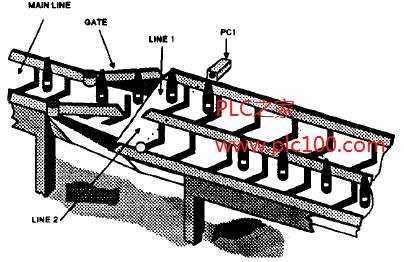

两种类型的产品从一条主传送线移过来,两种产品最后分到它们自己的产品传送线上。

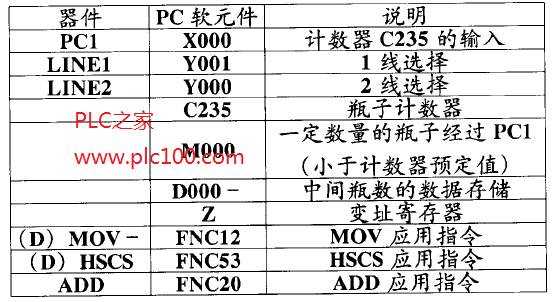

分类系统以计数为基础一对本例来说,当X005被激活时,数据移入从D000起始的双字寄存器。用一个变址寄存器“Z"对数据编页码。根据计数处理的某种判断(可能是C235计数结束),给出的数据(数据栈)和变址寄存器都需要复位。
源数据可以来自于许多地方:数据可能是从制造产品并把产品放置在主传送线上的机器上传送过来的。输入X013使计数/分离系统复位。

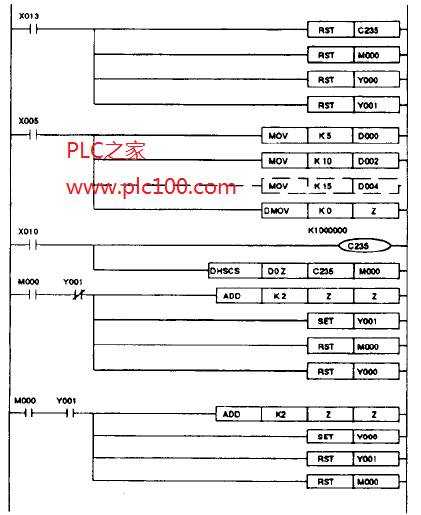

程序工作,使一定数量的物品传送到特一产品线。当电管PC1(X000)提供计数输入给C235。当达到预置值时,程序就知道当前一批产品“X’已传送到专门的产品线上。此时,门切换到第二条产品线。因为只有两种产品,而且其中一种不在主传送线上,则现有的产品一定第二种。当前一批产品分离完,处理过程就继续在两条产品线间切换。
