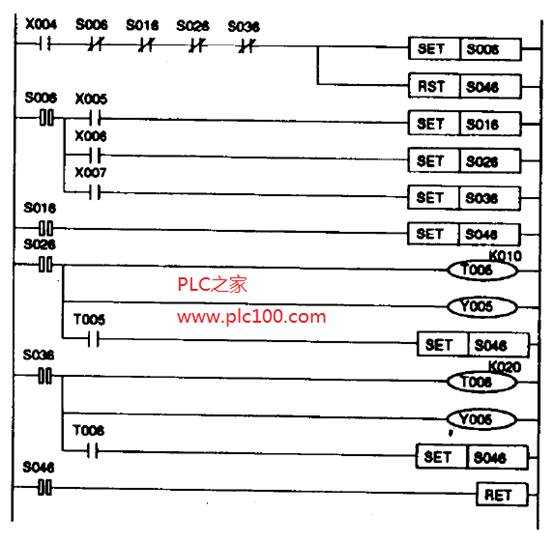

咖啡机PLC梯形图控制程序编写

• 2018-09-08

做一个选择时，在某种上还包括不同参数甚至不同程序的选择。用一个SFC程序很容易做到这一点，因为SFC的本质就是控制程序流和隔离未被激活的程序段。

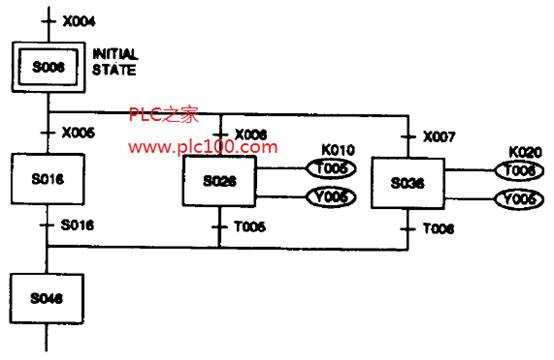

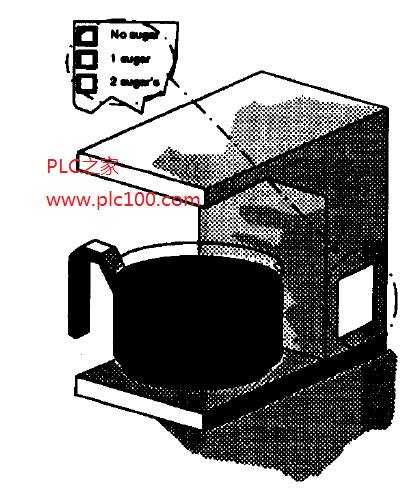

咖啡机能发放3种不同量的糖：不加，1份，2份。控制放糖的程序在这三种情况中略有不同。然而，起始点和选择糖量后的结果相对这三个选择都是相同的。从SFC程序中可清楚看到这一点(见流程图)。由图中可知，一旦SFC程序被输入X004激活，初始状态S006将为ON。用户可有三种选择，按下其中一个选择按妞。

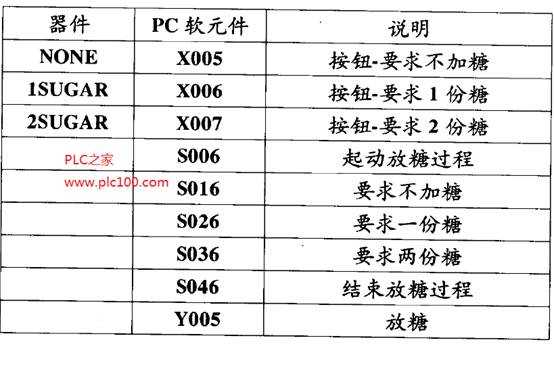

"None"按钮将给出输入X005，激活状态S016，最后激活S046。如果要求一份糖，则收到输入X006，从而激活状态S026，在T005限定的时间段内输出Y005放糖。设定时间到后，程序强制转到状态S046。最后，如果要求两份糖，则收到输入X007。从而激活状态S036，在T006定时器设定时间段内放糖。同样地，定时完成时，激活状态S046。

应该注意的是状态S026和S036都使用Y005。在一个标准形式程序中，必须写成"OR”形式来驱动单个Y005输出。不过，SFC类型的程序隔离了程序所有的未激活部分，它允许使用双线圈输出。
