化学反应生产过程的PLC控制编程实例实验

• 2018-09-08

一、项目所需设备、工具、材料

表1所列为采用实验模板所需的输入输出设备情况。利用扳动开关取代传感器，用指示灯代替各泵和搅拌器。

　

　

　

　

　

　

　

表1 实训所需设备、材料、工具表

二、训练内容

1、项目描述

图1中表示该项目工艺要求。图中罐A、罐B的容量相等且为罐C、罐D容量的一半。要求将溶液A和溶液B分别由泵1和泵2加到罐A和罐B中，罐B满后将溶液B加热到60℃，然后用泵3和泵4把罐A和罐B中的溶液全部加入到罐C中以1比1的比例混合，罐Ｃ装满后要继续搅拌60秒进行充分的化学反应，然后由泵5把罐C中的成品全部经由过滤器送到成品罐D中，罐D装满后开启泵6把整罐成品全部抽走。接着开始新一周期的循环。注意，当罐空时，传感器应处于断开状态。

2、 实训要求

2.1 输入与输出点分配

见表2。

表2 输入与输出点分配表

2.2 PLC接线图

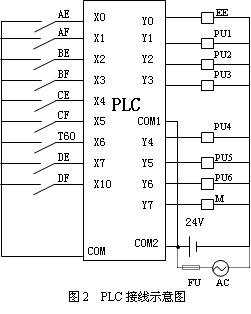

按照输入与输出点的分配和项目描述的控制要求，设计PLC的接线图如图2所示。如用指示灯代替泵，用24V直流电作电源。若控制实际泵应接220V交流，如图中虚线部分。“□”表示控制泵的接触器线圈或模拟中的指示灯。

2.3 程序设计

根据工艺要求设计出顺序控制功能图如图3所示。图中各步用状态继电器S表示，这里S作普通辅助继电器使用，在进入步进程序之后，开始分别进入A、B两罐的A液、B液注入程序。由于B罐要进行加热，因此，比A罐要多一步。为了同时开始将A、B两液体注入反应罐C前，关掉A罐注入泵1，人为增加一个时间定时步，已完成对S10步的复位。

当B罐加热到60℃且T0延时到，开始进入将A、B两种液体注入C罐进行反应的S3步。在打开泵3、4输送A、B两种液体的同时，搅拌器就开始搅拌，为了延续该动作到反应结束，采用SET指令。

当A罐与B罐空，而C罐满时，注入结束。进入反应计时步S4。60s后反应结束，C罐反应液将通过泵5经过滤器输送到D罐。

当D罐满时，C罐也应空。D罐通过泵6排出，当D罐空时，循环以上过程。

2.4 运行并调试程序

（1）将梯形图程序输入到计算机。

（2）下载程序到PLC，并对程序进行调试运行。

（3）调试运行并记录调试结果。

3、 编程练习

（1）为了提高效率，当A、B两罐液体排空后，关闭泵3、4后，即开始重新注入A、B两种液体，其他条件不变。

（2）如果四个罐不成比例，试重新编写顺序功能图。

（3）尝试采用基本指令完成该化学反应控制程序。
