三相异步电动机能耗制动控制线路

能耗制动是电动机脱离三相交流电源后，结定子绕组加一直流电源，以产生静止磁场，起阻止旋转的作用，达到制动的目的。
　　1 ．单向能耗制动控制
　⑴ 按时间原则控制的单向运行能耗制动控制线路

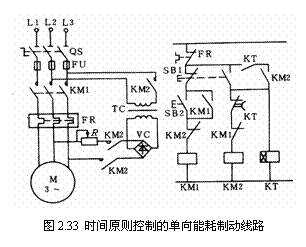

　　图 2.33 为按时间原则进行能耗制动的控制线路。 KM1 通电并自锁电动机已单向正常运行后，若要停机。按下停止按钮 SB1 ， KM1 断电，电动机定子脱离三相交流电源；同时 KM2 通电并自锁，将二相定子接入直流电源进行能耗制动，在 KM2 通电同时 KT 也通电。电动机在能耗制动作用下转速迅速下降，当接近零时， KT 延时时间到，其延时触点动作，使 KM2 、 KT 相继断电，制动结束。
　　⑵ 按速度原则控制的单向运行能耗制动控制线路
　　2 ．电动机可逆运行能耗制动控制
图 2.35 为电动机按时间原则控制可逆运行的能耗制动控制线路。在其正常的正向运转过程中，需要停止时，可按下停止按 钮， KM1 断电， KM3 和 KT 线圈通电并自

锁， KM3 常闭触头断开起着锁住电动机起动电路的作用； KM3 常开主触头闭合，电动机定子接入直流电源进行能耗制动，转速迅速下降，当其接近零时，时间继电器延时断开的常闭触头 KT 断开， KM3 线圈断电， KM3 常开辅助触头复位，时间继电器 KT 线圈也随之失电，电动机正向能耗制动结束，电动机自然停车。
