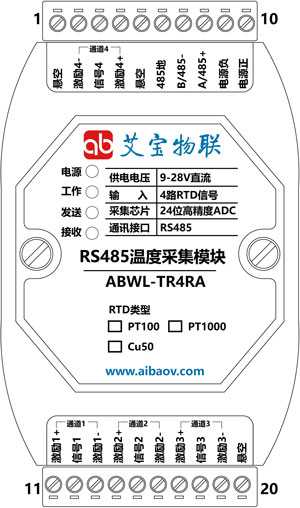

【工作电源】
工作电源：直流9~28V
最大功耗：1W
保护措施：防反接，过压保护，过流自恢复保护， ESD 保护，防浪涌

【热电阻采集】
输入通道：4路热电阻采集
支持传感器：PT100、PT1000、Cu50。(需出厂设定)
制式支持：两线、三线、四线
输入保护：过压保护、反接保护、低通滤波器
测量精度：± 0.5℃（满量程）
AD位数：24bit
转换速率：1 次/秒（每个通道每秒更新一次）

【通信接口】
通讯协议：MODBUS-RTU
接口保护：15KV ESD保护，1500V隔离保护
波 特 率：1200bps、2400bps、4800bps、9600bps、19200bps、38400bps、57600bps、115200bps.
校 验 位：无校验、偶校验、奇校验
默认参数：9600，8，N，1（波特率和校验位可修改）

【模块指示灯定义】
电源：电源状态指示，常亮/供电正常
工作：模块工作指示，模块正常工作时周期闪烁
发送：当模块发送数据时闪烁
接收：当模块收到数据时闪烁

【系统参数】
模块尺寸：104mm x 72mm x 26mm
安装方式：工业级塑料外壳、35mm DIN导轨安装
工作环境：温度：-40~85℃  湿度：0-95%,不冷凝

【RS485总线连接】
艾宝物联的RS485系列产品，具有标准RS485总线接口，采用差分信号逻辑。逻辑"1"以两线间的电压差为+(2～6)V表示；逻辑"0"以两线间的电压差为-(2～6)V表示。RS485设备组网连接非常简单，只需要将设备正端和负端并接入总线即可；当其通信距离较长时应该特别注意网络拓扑，RS485网络拓扑一般采用终端匹配的总线型结构，不支持环形或星型网络，从总线到每个节点的引线长度应尽可能短，以便使引出线中的反射信号对总线信号的影响最低。

【二线制热电阻接线图】

【三线制热电阻接线图】

【四线制热电阻接线图】

热电阻温度寄存器	说明
支持协议	标准Modbus RTU协议
寄存器16进制地址	0x401-0x404
寄存器10进制地址	1025-1028
数值对应关系	数值除以10即为实际温度。
地址空间	4x
寄存器个数	4个，分别对应RTD1-RTD4
功能码：3	实例，例如设备地址为1时，读1025-1028四个热电阻的数值: Tx:01 03 04 01 00 04 14 F9  Rx:01 03 08 01 01 01 02 00 F8 00 00 BD 3B  通道1的返回数据为0x0101，十进制为257，实际温度为25.7℃。 通道2的返回数据为0x0102，十进制为258，实际温度为25.8℃。 通道3的返回数据为0x00F8，十进制为248，实际温度为24.8℃。 通道4的返回数据为0x0000，十进制为0，实际温度为0℃。

设备地址	说明
功能描述	标准Modbus RTU协议，MODBUS RTU设备地址，设备地址范围1-255，其中：247地址为模块保留地址，不能设置; 0地址为广播地址，不能设置。
寄存器地址	16进制：0x501，10进制：1281
地址空间	4x
寄存器个数	1个，数据低8位有效
功能码：3	读指令： TX:01 03 05 01 00 01 D5 06 RX:01 03 02 00 01 79 84
功能码：6	单写指令 TX:01 06 05 01 00 02 59 07 RX:01 06 05 01 00 02 59 07
功能码：16	多写指令 TX:01 10 05 01 00 01 02 00 02 73 40 RX:01 10 05 01 00 01 50 C5

波特率校验	说明
功能描述	标准Modbus RTU协议，用来修改串口波特率和校验位。设备地址和波特率两个寄存器可同时写。波特率和校验更改后，即刻生效，而且模块不返回数据。
寄存器地址	16进制：0x502，10进制：1282
地址空间	4x
寄存器个数	1个，数据格式如下： 低字节波特率 1200bps:0 2400bps:1 4800bps:2 9600bps:3 19200bps:4 38400bps:5 57600bps:6 115200bps:7 9600:其他 高字节校验： 无校验None:0 奇校验Odd:1 偶校验Even:2 无校验:其他
功能码：3	读指令 TX:01 03 05 02 00 01 25 06 RX:01 03 02 00 03 F8 45
功能码：6	单写指令，波特率修改为115200 TX:01 06 05 02 00 07 59 07
功能码：16	多写指令，修改波特率为9600 TX: 01 10 05 02 00 01 02 00 03 B2 B3 地址、波特率、校验同时设置，地址3，奇校验，波特率115200： 01 10 05 01 00 02 04 00 03 01 07 BD 61

设备资源描述	说明
功能描述	标准Modbus RTU协议，用来描述设备的资源，比如:4AI/4DO。
寄存器地址	16进制：0x503，10进制：1283
地址空间	4x
寄存器个数	10个
功能码：3	读指令：TX:01 03 05 03 00 0A 35 01

设备序列号	说明
功能描述	标准Modbus RTU协议，用来读取设备的唯一序列号。
寄存器地址	16进制：0x504，10进制：1284
地址空间	4x
寄存器个数	2个
功能码：3	读指令：TX:01 03 05 04 00 02 85 06

设备型号	说明
功能描述	标准Modbus RTU协议，用来读取设备的型号。
寄存器地址	16进制：0x505，10进制：1285
地址空间	4x
寄存器个数	10个
功能码：3	读指令：TX:01 03 05 05 00 0A D5 00

设备硬件版本	说明
功能描述	标准Modbus RTU协议，用来读取设备的硬件版本号。
寄存器地址	16进制：0x506，10进制：1286
地址空间	4x
寄存器个数	3个
功能码：3	读指令：TX:01 03 05 06 00 03 E5 06

设备软件版本	说明
功能描述	标准Modbus RTU协议，用来读取设备的软件版本号。
寄存器地址	16进制：0x507，10进制：1287
地址空间	4x
寄存器个数	3个
功能码：3	读指令：TX:01 03 05 07 00 03 B4 C6

设备寻呼地址	说明
功能描述	标准Modbus RTU协议，用来寻呼设备，进入快速配置模式。写入AIBAOWULIAN9600，波特率初始化为9600,8N1；写入AIBAOWULIAN,恢复之前波特率。不返回数据。
寄存器地址	16进制：0x508，10进制：1288
地址空间	4x
寄存器个数	8个

设备闪灯	说明
功能描述	标准Modbus RTU协议，闪灯寄存器，写入闪灯次数，设备的工作灯闪烁相应的次数。可用来查找设备。
寄存器地址	16进制：0x509，10进制：1289
地址空间	4x
寄存器个数	1个
功能码：6	写指令，闪灯16次： TX:01 06 05 09 00 10 58 C8 RX:01 06 05 09 00 10 58 C8
功能码：16	写指令，闪灯1次： TX:01 10 05 09 00 01 02 00 0F B3 CD RX:01 10 05 09 00 01 D1 07
