对PLC梯形图进行简化并写出梯形图程序的指令

• 2018-09-08

对图所示各梯形图进行化简，然后写出指令语句表。

解答：首先将图中各梯形图简化成下图形式。

对应的指令语句表如下：

a） LD 01600

AND 00002

LD-NOT 00001

OR-LD

AND 00000

OUT 10000

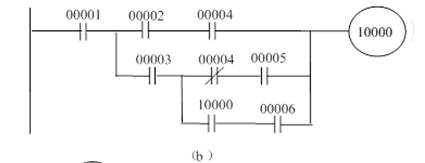

b）LD-NOT 00004

AND 00005

LD 10000

AND 00006

OR-LD

AND 00003

LD 00002

AND 00004

OR-LD

AND 00001

OUT 10000

c）LD 10000

AND 00003

AND 00004

OR 00001

AND 00000

LD 10000

AND 00001

LD 00003

AND 00004

OR-LD

AND 00002

OR-LD

OUT 10000
