1．控制要求

XCXDXEXF用PLC-01的常开开关表示，当XCXDXEXF取值不是（0001，0010，0011，0100，0101）时，L1闪亮表示出错，按停止按扭无效。必须取XCXDXEXF为（0001，0010，0011，0100，0101）后，再按停止按扭，复位一下，再按起动按钮，则L2亮表示可以进邮件，同时M5亮，S1产生1s的脉冲闪亮。在这基础上当XCXDXEXF取值0001时，表示邮编第一个数字为1，当按下S2表示检测到了，脉冲开始计数，经五个脉冲后M1亮2s，表示开头为1的邮编进北京的邮箱，同时M5,L2,S1灭2s。当XCXDXEXF取值0010时，表示邮编第一个数字为2，当按下S2表示检测到了，脉冲开始计数，经十个脉冲后M2亮2s，表示开头为2的邮编进上海的邮箱，同时M5,L2,S1灭2s。当XCXDXEXF取值0011时，表示邮编第一个数字为3，当按下S2表示检测到了，脉冲开始计数，经十五个脉冲后M3亮2s，表示开头为3的邮编进天津的邮箱，同时M5,L2,S1灭2s。当XCXDXEXF取值0100时，表示邮编第一个数字为4，当按下S2表示检测到了，脉冲开始计数，经二十个脉冲后M4亮2s，表示开头为4的邮编进武汉的邮箱，同时M5,L2,S1灭2s。当XCXDXEXF取值0101时，表示邮编第一个数字为5，当按下S2表示检测到了，脉冲开始计数，经二十五个脉冲后，M5,L2,S1灭2s，表示开头为5的邮编进广州的邮箱。当开头为1的邮编检测到了，但M1还没亮时，转变XCXDXEXF的值，发生错误L1闪亮，情况就跟开头说的一样了，以此类推当其他号码检测到了，但还没投进箱子时，转变号码就发生错误。当邮编投进邮箱后再按S2表示检测到邮件工作。

图1 邮件分拣控制示意图

2．I/O分配

3．邮件分拣控制梯形图

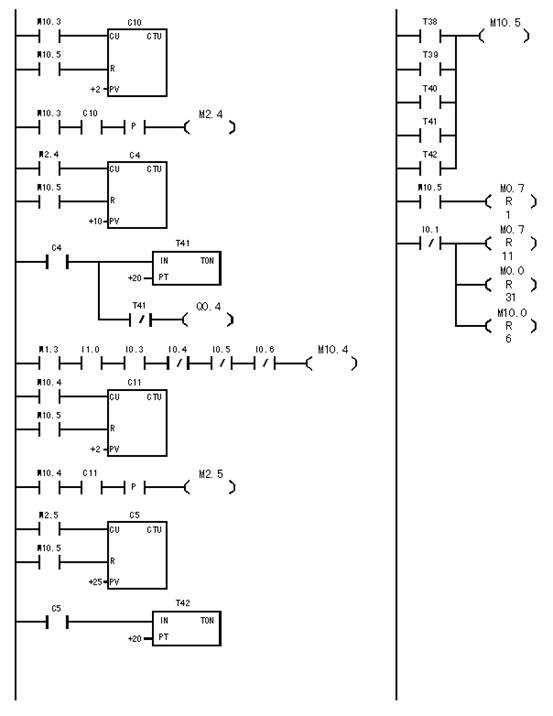

图2 邮件分拣控制梯形图

图2 （续）

图2 （续）

4、邮件分拣控制语句表
