例4 PLC延时断开电路梯形图时序图
文章出处： 浏览次数：发表时间：2018-09-08

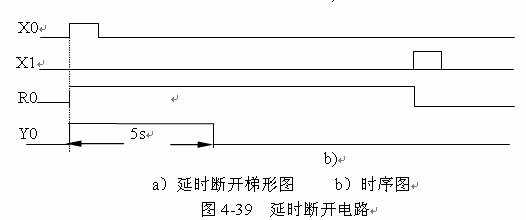

图4-39是输入Ⅹ0端接不带自锁按钮的延时断开电路梯形图。当输入Ⅹ0端接通，内部继电器R0线圈接通，其常开触点R0闭合使输出Y0接通，同时定时器T0开始计时，延时5s后，T0常闭触点打开，输出Y0为OFF。
a)
