松下FP系列PLC开始ST开始非ST/输出OT指令说明和
文章出处: 浏览次数:发表时间:2018-09-08
ST指令开始逻辑运算,输入的触点作为A型(常开)触点。
ST/指令开始逻辑运算,输入的触点作为B型(常闭)触点。
OT指令将逻辑运算的结果输出到线圈。

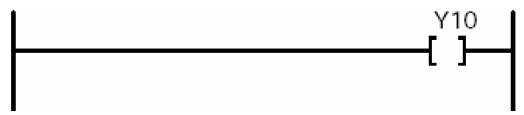

程序示例
操作数
A: 可以使用 N/A:不可以使用
(*1)此项只用于FP-C/FP2/FP2SH/FP3/FP10SH。
(*2)此项只用于FP-2/FP2SH/FP10SH。
编程时注意事项
ST和ST/指令必须由母线开始。
OT指令不能由母线直接开始。
OT指令可连续使用。
某些输入设备,如紧急停止开关等,通常应使用B型(常闭)触点。当对B型触点的紧急停止开关进行编程时,一定要使用ST指令。
