松下FP PLC的JP跳转LBL标号指令
文章出处: 浏览次数:发表时间:2018-09-08
跳转至与JP指令有相同编号的LBL指令。

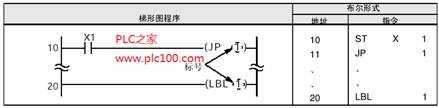

程序示例
跳转至与JP指令有相同编号的LBL指令。
示例说明

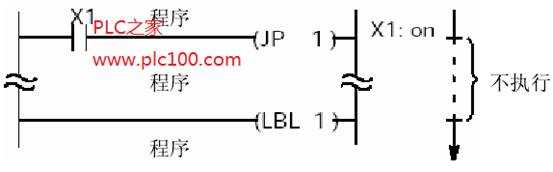

当执行条件X1闭合时,程序由J P1跳转至LBL1。
示例说明
当执行条件为ON时,程序跳转至与指定的跳转编号同号的标号(LBL)指令。
程序随后执行从由作为跳转目标的标号的地址开始的指令。

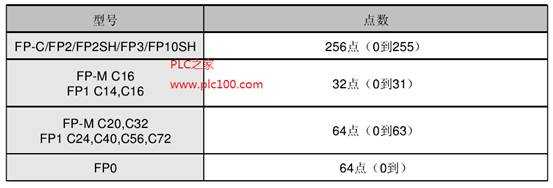

下表说明了不同机型的PLC能够使用的JP和LBL指令的点数。

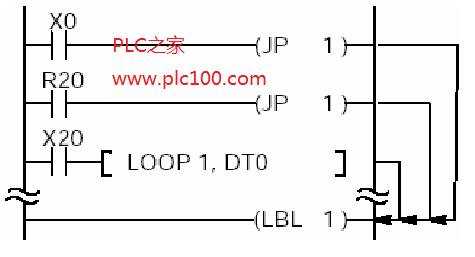

JP, LOOP和F19 (SJP)等指令都使用相同的标号,这些指令都可以作为跳转的起点。
在程序中可以两个或更多的JP指令使用相同的标号。
在程序中不允许两个或多个LBL指令使用相同的标号。
如果程序代码中没有作为跳转目标的标号,则会产生语法错误。
