三菱PLC的汇点式、分组式、分割式接线方式
文章出处: 浏览次数:发表时间:2018-09-08
1)PLC电气控制原理图的组成
PLC电气控制原理图由电源供电回路、输入回路和输出回路三部分组成。其中PLC的电源供电回路很简单,只有输入回路和输出回路和具体输入信号和输出所带负载有关。
2)PLC的I/O模块的外部接线方式
PLC模块的输入端子一般采用汇点式接线方式,如图1所示;输出端子的接线一般根据负载不同分组,采用分割式或分组式接线方式,分组式接线方式如图2所示,分割式接线方式如图3所示。三菱FX2N-48MR的输出端子具体分了五个组,具体分法是:Y0-Y3,Y4-Y7,Y10-Y13,Y14-Y17,Y20-Y27,如果要将其中的不同组合成一组,则将其COM端短接即可。

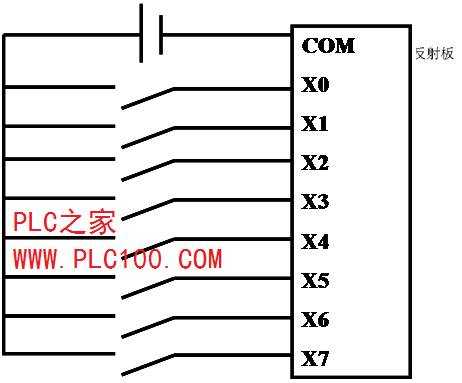

1 汇点式接线方式示意图

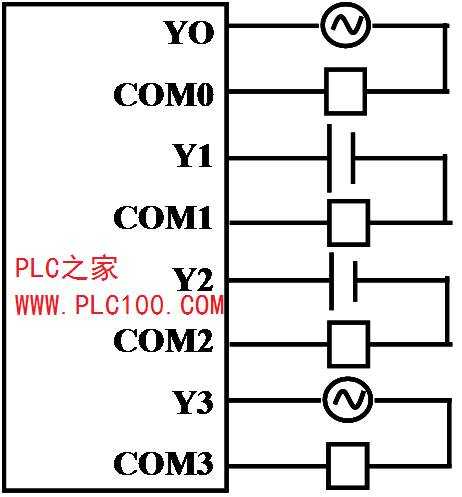

图2 分组式接线方式示意图

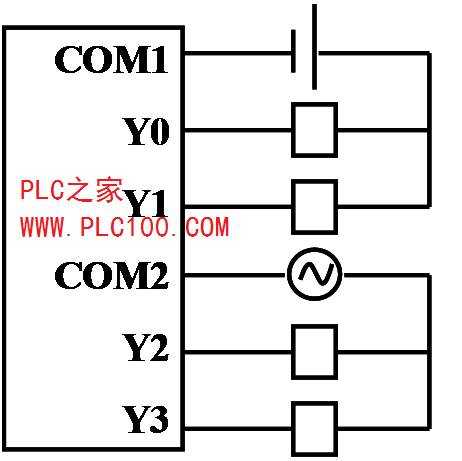

图3 分割式接线方式示意图
