CPM1A PLC可逆移位寄存器指令SFTR(84)
文章出处: 浏览次数:发表时间:2018-09-08
可逆移位寄存器指令SFTR(84)
C:控制通道 St :移位开始通道 E :结束通道
功能
当执行条件为ON时, 根据控制通道C的内容,在St ~E通道内,执行左移或右移位操作。
可逆移位寄存器的用法

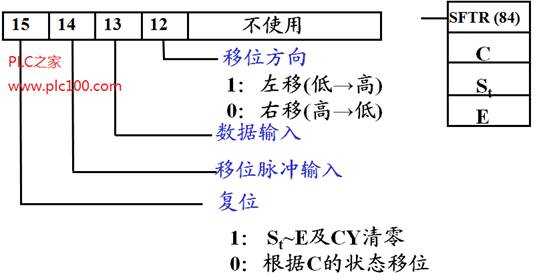

控制通道C的含义
② 左、右移位的控制
●通道C之bit 15为0时,在移位脉冲的作用下,根据C之bit 12的状态进行左移或右移。
○ C之bit 12为1 左移:每个扫描周期,从St到E按位依次左移一位,C之bit13的数据移入St之bit 0中,E之bit15的数据 移入CY中。
○ C之bit 12为0右移:每个扫描周期,从E到St按位依次右移一位,C之bit13的数据移入E之bit15中,St之bit0的数据移入CY中。
●在执行条件为OFF时停止工作。此时若C之bit15为1,St到E及CY仍保持原状态不变。
