PLC循环扫描的工作步骤(以交流电动机继电器控

◆PLC工作1个循环需要“经历”若干步骤(一般为5个)，对这若干步骤按顺序“扫描”1遍所花的时间，称为“扫描周期T”。

◆T的典型值＝10ms

◆程序越长，T就越大。

◆T过大→会导致PLC失控。

　

【背景案例1-1】　交流电动机——继电器长动(启保停)控制电路——原理分析

★猜猜看……如果在电动机M通电旋转时，接触器KM的自保触点突然松脱，M会怎样？

接触器——文字符号KM

——主触点的额定电流大，用于控制电动机主电路的通电与断电

——辅助触点(额定电流3A或5A)→用于→辅助电路

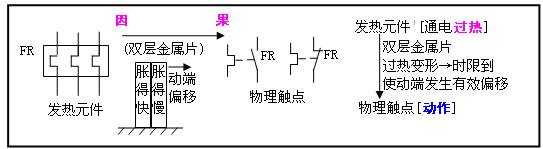

热继电器——文字符号FR

——发热元件→串联于→电动机主电路

——发热元件的动作电流→整定成→电动机的额定电流

——物理触点→用于→辅助电路

——发热元件[断电]→再等3－5min→物理触点[可自动复位或手动复位]
