按钮开关（文字符号SB）
按钮开关：一种短时接通或断开小电流电路的电器，它不直接控制主电路的通断，而在控制电路中发出手动“指令”去控制接触器、继电器等电器，再由它们去控制主电路，故称“主令电器”。
按钮开关的外观
1.按钮开关的结构
按钮开关的结构：由按钮帽、复位弹簧、固定触点、可动触点、外壳和支柱连杆等组成。
常开触头（动合触头）：是指原始状态时（电器未受外力或线圈未通电），固定触点与可动触点处于分开状态的触头。
常闭触头（动断触头）：是指原始状态时（电器未受外力或线圈未通电），固定触点与可动触点处于闭合状态的触头。
常开(动合)按钮开关，未按下时，触头是断开的，按下时触头闭合接通；当松开后，按钮开关在复位弹簧的作用下复位断开。在控制电路中，常开按钮常用来启动电动机，也称启动按钮。
常闭(动断)按钮开关与常开按钮开关相反，末按下时，触头是闭合的，按下时触头断开；当手松开后，按钮开关在复位弹簧的作用下复位闭合。常闭按钮常用于控制电动机停车，也称停车按钮。
复合按钮开关：将常开与常闭按钮开关组合为一体的按钮开关，即具有常闭触头和常开触头。未按下时，常闭触头是闭合的，常开触头是断开的。按下按钮时，常闭触头首先断开，常开触头后闭合；当松开后，按钮开关在复位弹簧的作用下，首先将常开触头断开，继而将常闭触头闭合。复合按钮用于联锁控制电路中。
按钮开关外观

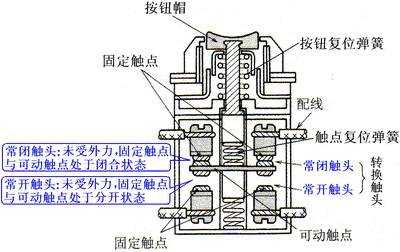

按钮开关结构示意图

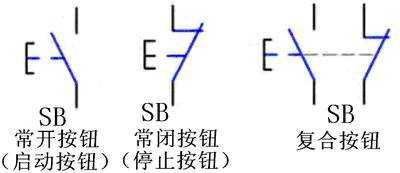

按钮开关符号

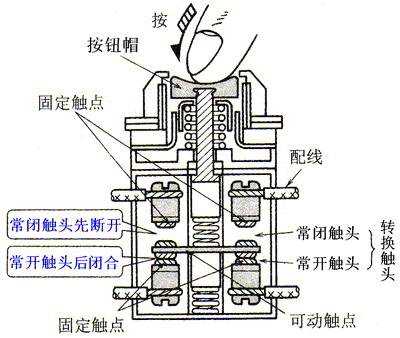

复合按钮动作状态

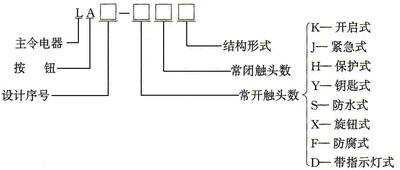

2.按钮开关的型号意义：
3.按钮开关的主要技术参数
常用按钮开关的主要技术参数见表。

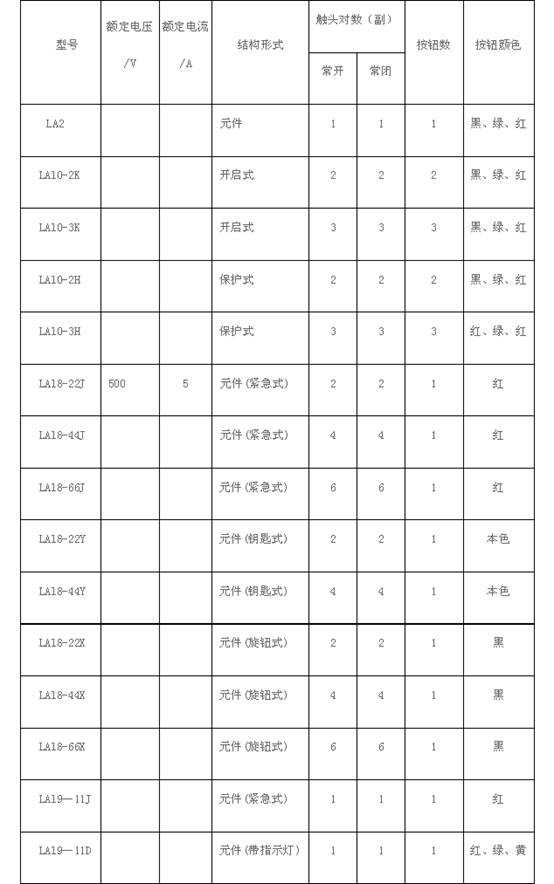

常用按钮开关的主要技术参数（来源于www.busnc.com）
4.按钮开关的安装和使用
(1)将按钮安装在面板上时，应布置整齐，排列合理，可根据电动机启动的先后次序，从上到下或从左到右排列：
(2)按钮的安装固定应牢固，接线应可靠。应用红色按钮表示停止，绿色或黑色表示启动或通电，不要搞错。
(3)由于按钮触头间距离较小，如有油污等容易发生短路故障，因此应保持触头的清洁。
(4)安装按钮的按钮板和按钮盒必须是金属的，并设法使它们与机床总接地母线相连接，对于悬挂式按钮必须设有专用接地线，不得借用金属管作为地线。
(5)按钮用于高温场合时，易使塑料变形老化而导致松动，引起接线螺钉间相碰短路，可在接线螺钉处加套绝缘塑料管来防止短路。
(6)带指示灯的按钮因灯泡发热，长期使用易使塑料灯罩变形，应降低灯泡电压，延长使用寿命。
(7)“停止”按钮必须是红色；“急停”按钮必须是红色蘑菇头式；“启动”按钮必须有防护挡圈，防护挡圈应高于按钮头，以防意外触动使电气设备误动作。
