1．砂轮机的电气控制

砂轮机通常用于修磨刀具。高速旋转的砂轮装在电动机的轴上，与电动机转子同速旋转。虽然它也只要电机单向旋转，但由于工作时粉尘太多，不宜采用开启式负荷开关，而封闭式负荷开关又不适宜频繁操作，所以砂轮机一般采用万能转换开关控制。图1-9时两台砂轮机的电路图。

控制原理与特点：

(1) 万能转换开关SA1（或SA2）的旋转按钮置于Ⅰ（开），三相电源与电动机接通，砂轮电机起动运转，置于位置Ⅱ（关），砂轮电机停。因组合开关没有短路保护功能，所以电路中接入熔断器的闸刀开关或铁壳开关，也可以是断路器，用它来隔离电源，并起到短路保护作用。

(2) 由于砂轮与电机轴的连接是用螺帽固定的，所以砂轮罩壳上用箭头指示了砂轮的旋转方向，如果反向旋转，有可能因旋转惯性使螺帽松开而造成高速旋转的砂轮飞出的重大事故。在接砂轮电机的电源时，切记先试它的转向是否与箭头方向一致。

2．转换开关(组合开关)和万能转换开关

(1) 组合开关

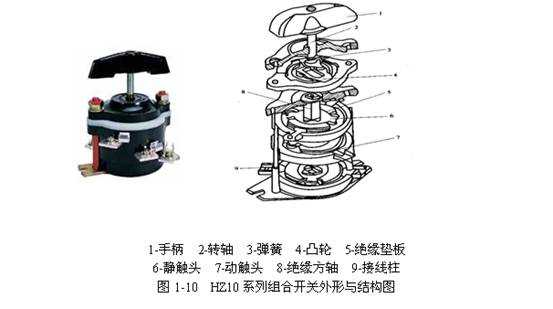

转换开关又称组合开关，图1-10是HZ10系列组合开关外形与结构图。转换开关实质上是一种特殊刀开关，是操作手柄在与安装面平行的平面内左右转动的刀开关。只不过一般刀开关的操作手柄是在垂直安装面的平面内向上或向下转动，而组合开关的操作手柄则是平行于安装面的平面内向左或向右转动而已。多用在机床电气控制线路中，作为电源的引入开关，也可以用作不频繁地接通和断开电路、换接电源和负载以及控制5KW以下的小容量电动机的正反转和星三角起动等。

转换开关的图形符号和文字符号如图1-11

（2）万能转换开关

比组合开关有更多的操作位置和触点、能够接多个电路的一种手动控制电器。由于它的档位多、触点多，可控制多个电路，能适应复杂线路的要求，图1-12是LW12万能转换开关外形图，它是有多组相同结构的触点叠装而成，在触头盒的上方有操作机构。由于扭转弹簧的储能作用，操作呈现了瞬时动作的性质，故触头分断迅速，不受操作速度的影响。

万能转换开关在电气原理图中的画法，如图1-13所示。图中虚线表示操作位置，而不同操作位置的各对触点通断状态与触点下方或右侧对应，规定用于虚线相交位置上的涂黑圆点表示接通，没有涂黑圆点表示断开。另一种是用触点通断状态表来表示，表中以“+”（或“ ╳ ”）表示触点闭合，“—”（或无记号）表示分断。

组合开关的文字符号：SA
