工控中常见的的PLC输入信号(开关量)

工控中常使用的输入元器件主要是一些开关，有旋钮开关、按钮开关、行程开关、接近开关、编码器等，如下图所示：

常用的 PLC 输入开关

这些开关有两线制(按钮、旋钮、行程开关)、三线制(接近开关)、四线制(编码器)，这些开关的输入类型有NPN的、 PNP的。NPN型传感器开关的输出信号通过开关管与低电平(电源0V)连接，当传感器接受到信号动作时，开关管导通，输出低电平信号；PNP型的输出信号则与高电平(电源24v)连接，当传感器接受到信号动作时，开关管导通，输出高电平信号。

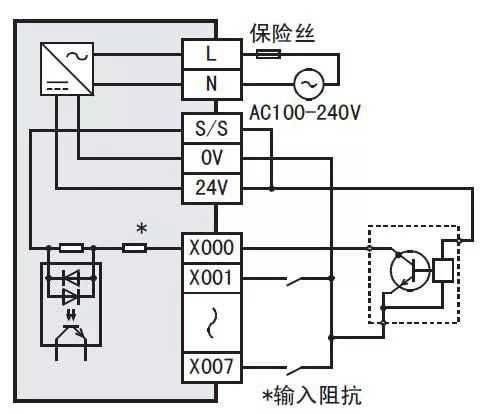

线PLC的输入类型：PLC的外部接线有漏型、源型输入，PLC漏型输入，如下图：

漏型输入

所谓的漏、源型输入就是对于PLC的公共端S/S来说的，当24v的直流电源从公共S/S端子流入从输入端子(X)流出，则成为漏型输入，当24v的直流电源从输入端子(x)子流入从公共端流出，则是源型输入，可以看出漏型输入时，公共端S/S接直流电源+24v，源型输入时S/S接直流电源0v。

源型输入

如何选择开关的输入类型？

在用一个PLC基本单元只能使用一种接法漏型或源型，对于两线制的开关来说，两种接法都可以，如下图：

漏型输入

源型输入

对于三线制的传感器的接线一定要注意接法，根据上面对NPN于PNP型传感器的说明，NPN开基集电极型传感器对应的是PLC漏型输入。

NPN型传感器

而对于PNP开集电极型传感器需要选择PLC源型输入。

例如上图所列举的接近开关和传感器都是NPN型的，接法如下：

NPN型接近开关与PLC的连接

NPN型的编码器与PLC的连接

以上就是常见的工控输入器件与PLC的连接示意图，根据开关类型选择相应的PLC输入类型才能成功连接，在接线时一定要主要查看开关类型。
